現今人工智能在包裝行業持續高速發展，得到越來越廣泛的應用。酒瓶包裝每天產量很大，生產速度快，人工檢驗容易誤檢漏檢，如果因包裝盒鉚釘出現不良，會導致酒瓶掉落破損，不良品流入市場對品牌影響很大。采用機器視覺算法配合高性能工業視覺檢測設備，可以大大提升檢測的準確性和效率。
項目要求
通過工業相機識別當前包裝盒鉚釘是否正確安裝，實現質量實時監控。機器視覺能夠精確高速識別出當前視野內包裝盒鉚釘狀態，并通訊輸出給PLC完成報警剔除等操作；
解決方案
使用2D智能相機，集相機、鏡頭、光源及高性能處理器等硬件于一體，快速部署。負責完成圖像的采集、鉚釘狀態檢測與結果輸出等任務。通過閾值設定，斑塊面積設定，檢測判定鉚釘安裝是否正確，如果鉚釘缺失，輸出NG信號傳給執行機構。
軟件檢測具體步驟如下所示：
●采用產品外輪廓提取粗定位，防止產品偏移；
●通過閾值上下限設定，判定產品固定位置鉚釘狀態；
●開關量I/O觸發，并通訊或IO將整體檢測結果反饋至上位機；
檢測流程
●物料運動至相機正下方；
●傳感器給相機觸發信號；

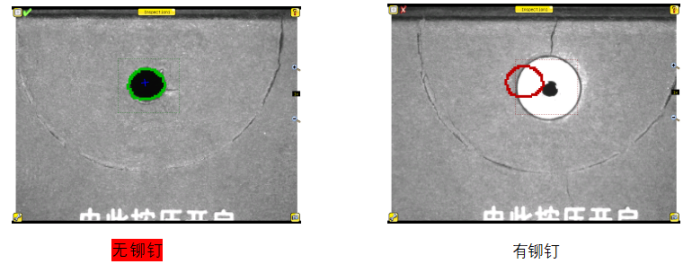

●智能相機拍照后快速運算并給出對應結果；
●等待下一次循環；
總結說明
1、精確度高：可以穩定抓取特征，并可識別部分鉚釘凹陷的情況；
2、速度快：單物料的視覺檢測時間只有30ms左右的處理時間，遠遠快于人工檢驗速度；
3、穩定性高：機器視覺解決了人類一個非常嚴重的問題，不穩定，人工檢驗會出現較高的漏檢率。機器視覺只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。
